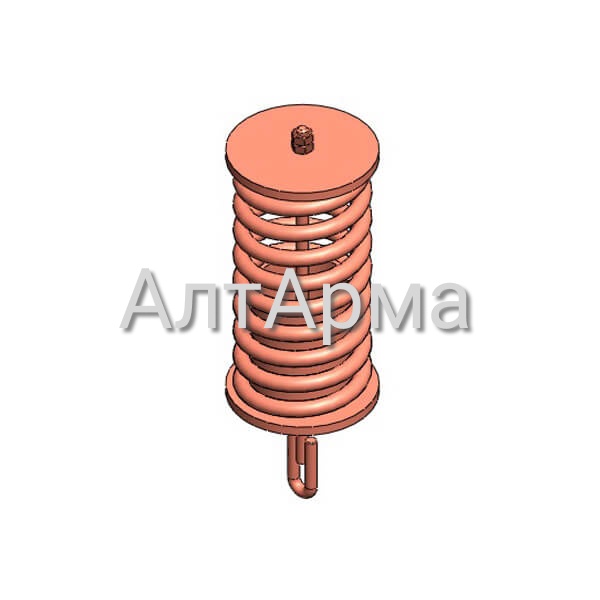

Блок пружинный опорный ОСТ 34-10-745-93

Собственное производство

Сертификат и паспорт качества
на продукцию

Контроль ОТК на всех,
этапах производства

Доставка во все,
регионы России и СНГ

Бесплатная доставка до терминала транспортной компанией

Быстрый расчёт заявок

Специальные цены и скидки на объёмы

Консультация по техническим вопросам

Описание
Техническая документация

Описание

№	Наименование	Допускаемая нагрузка, кН		Высота блока, мм	Масса изделия, кг
№	Наименование	на блок	на пружину	Высота блока, мм	Масса изделия, кг
1	01 ОСТ 34-10-745-93	4,5	1,26	660	5,8
2	02 ОСТ 34-10-745-93	4,5	2,73	660	6,8
3	03 ОСТ 34-10-745-93	15	5,24	760	13,6
4	04 ОСТ 34-10-745-93	15	8,00	760	15,4
5	05 ОСТ 34-10-745-93	24	11,67	815	20,3
6	06 ОСТ 34-10-745-93	24	16,34	815	22,6
7	07 ОСТ 34-10-745-93	24	19,66	865	27,4
8	08 ОСТ 34-10-745-93	34	26,34	870	43,5
9	06 ОСТ 34-10-745-93	48	32,60	1070	64,2
10	10 ОСТ 34-10-745-93	48	40,00	1070	69,2
11	11 ОСТ 34-10-745-93	55	48,60	1070	75,6
12	12 ОСТ 34-10-745-93	68	58,45	1025	97,9
13	13 ОСТ 34-10-745-93	4,5	1,26	510	4,3
14	14 ОСТ 34-10-745-93	4,5	2,73	510	4,9
15	15 ОСТ 34-10-745-93	15	5,24	610	10,00
16	16 ОСТ 34-10-745-93	15	8,00	610	11,1
17	17 ОСТ 34-10-745-93	24	11,67	665	14,7
18	18 ОСТ 34-10-745-93	24	16,34	665	16,1
19	19 ОСТ 34-10-745-93	24	19,66	665	19,8
20	20 ОСТ 34-10-745-93	34	26,34	720	32,1
21	21 ОСТ 34-10-745-93	48	32,60	820	44,4
22	22 ОСТ 34-10-745-93	48	40,00	820	47,5
23	23 ОСТ 34-10-745-93	55	48,60	820	50,1
24	24 ОСТ 34-10-745-93	68	58,45	825	69,56

Диск по ОСТ 34.10.745-93

№	Наименование	D Пред. Откл. Н14	d Пред. Откл. Н14	S	Масса, кг
1	3 - 01 ОСТ 34-10-745-93	120	13	10,0	0,86
2	3 - 02 ОСТ 34-10-745-93	160	18	12,0	1,87
3	3 - 03 ОСТ 34-10-745-93	160	23	16,0	2,48
4	3 - 04 ОСТ 34-10-745-93	220	27	20,0	5,88
5	3 - 05 ОСТ 34-10-745-93	220	34	20,0	5,82
6	3 - 06 ОСТ 34-10-745-93	250	40	25,0	9,38

Кольцо по ОСТ 34.10.745-93

№	Наименование	Дн*S	L	Масса, кг
1	4 - 01 ОСТ 34-10-745-93	89х3,5	75,0	0,59
2	4 - 02 ОСТ 34-10-745-93	89х3,5	130,0	0,96
3	4 - 03 ОСТ 34-10-745-93	89х3,5	85,0	0,63
4	4 - 04 ОСТ 34-10-745-93	89х3,5	150,0	1,10
5	4 - 05 ОСТ 34-10-745-93	108х4	100,0	1,11
6	4 - 06 ОСТ 34-10-745-93	108х4	180,0	1,93
7	4 - 07 ОСТ 34-10-745-93	108х4	130,0	1,33
8	4 - 08 ОСТ 34-10-745-93	108х4	220,0	2,36
9	4 - 09 ОСТ 34-10-745-93	108х4	160,0	1,64
10	4 - 10 ОСТ 34-10-745-93	108х4	280,0	2,87
11	4 - 11 ОСТ 34-10-745-93	133х6	155,0	2,91
12	4 - 12 ОСТ 34-10-745-93	133х6	260,0	4,88
13	4 - 13 ОСТ 34-10-745-93	133х6	210,0	4,13
14	4 - 14 ОСТ 34-10-745-93	133х6	380,0	7,33
15	4 - 15 ОСТ 34-10-745-93	133х6	235,0	4,41
16	4 - 16 ОСТ 34-10-745-93	133х6	410,0	7,70
17	4 - 17 ОСТ 34-10-745-93	159х7	215,0	5,64
18	4 - 18 ОСТ 34-10-745-93	159х7	370,0	9,71

Техническая документация

ОСТ 34-10-745-93 распространяется на пружинные опорные блоки для пружинных подвесок трубопроводов АЭС и ТЭС и пылегазовоздухопроводов ТЭС. Блоки предназначены для работы при температуре окружающей среды до плюс 120 градусов Цельсия. Конструкция и размеры блоков пружин при рабочих деформациях должны соответствовать указанным на чертежах и таблицах ОСТ 34-10-745-93.
